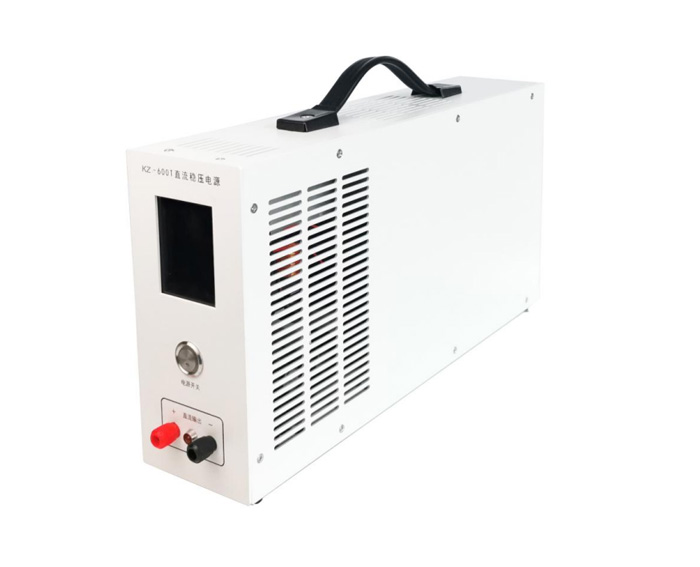

產品介紹

KZ-KGXX系列產品是開關線性電源，具有開關電源小體積和高功率密度的優點，同時又具備線性電源的高精度，低紋波和高可靠性等特點。具有過載、過壓、過流、過溫度保護，可保持電源和負載在不穩定環境下的工作安全。

主要特點

? 體積小，重量輕，功率密度高；

? ≤0.02%+50mV紋波，紋波小，噪聲低，輸出直流穩定可靠；

? 智能液晶顯示，工業觸摸屏控制，穩定可靠壽命長；

? 輸出斷負載和停止輸出放電功能；

? 輸出高壓指示燈，警示操作人員誤觸電；

? 485通信監控接口，modbus-RTU通信協議；

? 內置蜂鳴器作為提示或報警；

? 可選擇直接模式和自動調整模式；

技術參數

產品外形尺寸圖

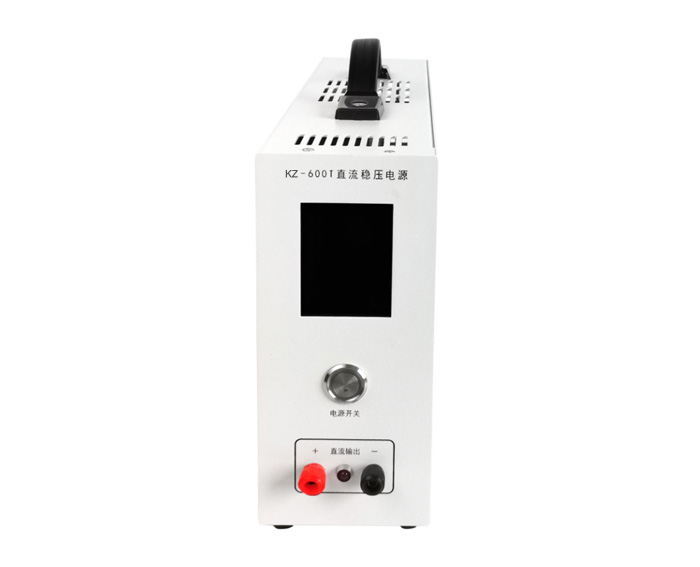

一． 面板接口

① ——電源輸出負接線柱

② ——電源輸出高壓指示燈，當輸出端電壓大于30V時指示燈會點亮。

③ ——電源輸出正接線柱

④ ——地址撥碼開關，左邊為高位，右邊為低位。

⑤ ——485通信接口，此插腳共4P，由左向右依次是+12V，0V, A, B，其中+12V僅用于外接觸摸屏供電，嚴禁接其它負載；A，B用于485通信；

⑥ ——電源運行開關和狀態指示燈，電源正常運行時燈點亮為藍色，電源正常停止時燈不亮；

⑦ ——AC220V電源輸入品字插座，使用產品標配同規格插線；

⑧ ——液晶觸摸屏。

功能電路原理示意圖

放電電路：當電源運行時，輸出正繼電器常開觸點閉合，電源給負載供電，常閉觸點斷開，放電回路斷開。當電源停止?fàn)顟B(tài)，輸出正繼電器常開觸點斷開，切斷電源和負載的供電連接，常閉觸點吸合，5k放電電阻接入放電回路給負載放電。

放電電路原理示意圖
