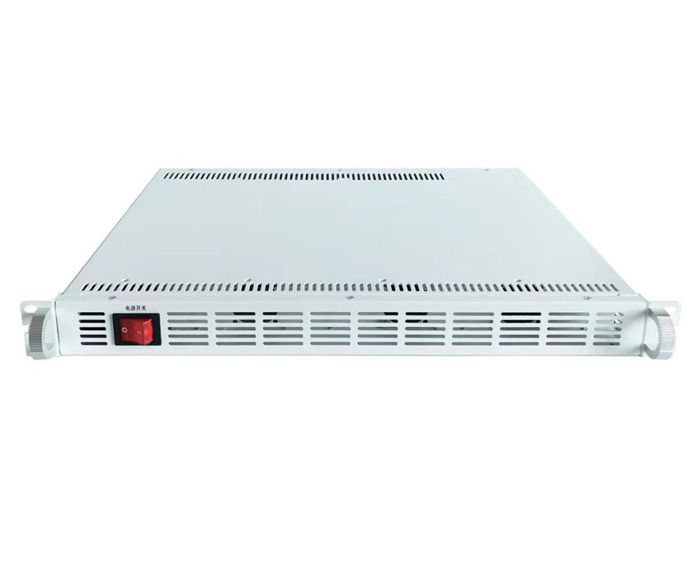

高壓直流電源又稱直流高壓電源，它是由交流市電或三相電輸入，數千伏以上或數萬伏以上直流電壓輸出的電源，輸出功率數百瓦至數千瓦，一般可穩壓或穩流。早先的直流高壓電源是將交流市電或三相電由工頻高壓變壓器升壓變成交流高壓電，然后整流濾波得到直流高壓電。由于頻率低，電源的體積和重量都比較大，轉換效率和穩定度差。隨著開關電源技術的發展與成熟，采用高頻開關變換技術結合高壓電源的特點而研制的直流高壓電源成為主流。

開關電源產品廣泛應用于LED照明、儀器儀表、空氣凈化器、安防監控等領域，是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地創新。目前，開關電源以小型、輕量和高 效率的特點被廣泛應用幾乎所有的電子設備，是當今電子信息產業飛速發展不可缺少的一種電源方式。現代開關電源有兩種：一種是直流開關電源；另一種是交流開關電源。這里主要介紹的只是直流開關電源，其功能是將電能質量較差的原生態電源（粗電），如市電電源或蓄電池電源，轉換成滿足設備要求的質量較高的直流電壓。直流開關電源的核心是DC/DC轉換器。因此直流開關電源的分類是依賴DC/DC轉換器分類的。也就是說，直流開關電源的分類與DC/DC轉換器的分類是基本相同的，DC/DC轉換器的分類基本上就是直 流開關電源的分類。下面介紹一些關于開關電源經典回答。 1、開關電源變壓器如果用銅帶取代漆包線，其允許通過的電流怎么算？比如說厚度為0.1mm的銅帶，允許通過的電流怎么算？●專家解答：如果開關電源變壓器用銅帶取代漆包線，銅帶（漆包線）的渦流損耗可以大大降小，工作頻率可以相應提高，但直流損耗幾乎不變，銅帶允許通過的電流密度一般還是不要超過4.5A/平方毫米。電流密度等于電流除以導體的截面積，導體的截面積等于厚（0.1mm）乘以寬（銅帶的寬度）。2、電源開關交流回路和整流器的交流回路是最容易產生電磁干擾的嗎？●專家解答：開關電源產生電磁干擾最嚴重的地方是開關變壓器的初、次級線圈組成的電路，但它的干擾會通過感應對其它電路產生輻射和傳導干擾，傳導干擾和輻射干擾最嚴重的地方是電源線，因?yàn)殡娫淳€很容易成為輻射源的半波振子天線，另外它又與外線路進行連接，很容易把干擾信號傳輸給其它設備。所以在開關電源的輸入端一定要對電源線進行有效隔離。3、降低變壓器的溫升有什么具體方法？●專家解答：降低變壓溫升的方法一個是降低變壓器磁芯的最大磁通增量（Bm）的取值，因?yàn)樽儔浩鞔判镜膿p耗（磁滯損耗和渦流損耗）與磁通密度的平方成正比；另一個是降低開關電源的工作頻率，因?yàn)樽儔浩鞔判镜膿p耗（磁滯損耗和渦流損耗）與工作頻率成正比；再一個是降低線圈的損耗，線圈的損耗（主要是渦流損耗），線圈的渦流損耗與集膚效應損耗也與工作頻率成正比，降低線圈的直流損耗必須降低導線的電流密度，一般漆包線的電流密度不能超過4.5A/平方毫米。 4、反激式開關電源的占空比是如何變化的？●專家解答：反激式開關電源的占空比主要由輸入電壓和開關電源管的耐壓來決定，當輸入電壓變化時占空比也要跟著變化。例如當輸入電壓為AC260V時，如果電源開關管的耐壓為650V，則占空比為0.306；當輸入電壓為AC170V時，占空比大約為0.5；當輸入電壓低于AC170V時，占空比大于0.5。但不管輸入電壓這樣變化，開關電源都會通過改變占空比來達到穩定（或改變）輸出電壓的數值。 5、正激和反激的區別主要在哪？●專家解答：正激式開關電源是電源開關管導通的時候，電源向負責提供功率輸出，而關斷的時候沒有功率輸出。反激式開關電源正好相反，電源開關管導通時只向變壓器存儲能量，沒有給負載提供功率輸出，僅在電源開關管關斷時才向負載提供輸出。正激式開關電源輸出電壓是取整流輸出電壓的平均值，反激式開關電源輸出電壓是取整流輸出電壓的半波平均值，兩種電壓輸出的相位正好相反。6、能具體講講環路設計嗎？●專家解答：反饋環路的增益，既不是越大越好，也不是越小越好。當反饋環路的增益過高時，輸出電壓會圍繞著平均值來回跟蹤，輸出電壓上下波動很厲害，增益越高，波動的幅度就越大，嚴重時會出現振蕩；當反饋環路的增益過低時，輸出電壓又會不穩定，因?yàn)殡妷焊櫜坏轿?，?huì)存在一個滯后誤差。為了使輸出電壓穩定，但又不發生振蕩，一般都把反饋環路分成三個回路來組成，一個回路用來決定微分增益的大小，另一個回路用來決定積分增益的大小，還有一個是決定直流增益的大小。這樣做的目的是，在誤差信號很小的時候，環路增益很大，而在誤差消耗很大的時候環路增益又會變小，即誤差放大器的增益是動態的。仔細調節這三個反饋環路的增益，就可以實現開關電源既穩定，又不出現振蕩。7、反激電源開關MOS如何降到最 低？特別是在硬開關條件下?！駥＜医獯穑航档驼伎毡龋伎毡忍?，電源的工作效率大大降低，電壓調整范圍也會減小。8、銅箔損耗占電源損耗比例約為多少？●專家解答：非常小，如果銅箔損耗大，銅箔的溫升會很高，如果超過80度，銅箔的油漆會發黃。但也只相當于一個1～3瓦左右的金屬膜電阻在同樣溫升時的損耗。9、驅動波形大小波問題是什么原因引起的？我有款電源，在低壓AC85-120V的時候輸出驅動都很正常，當電壓變?yōu)?20-150V的時候，驅動出現大小波，輸出電流明顯下降。當電壓再次提升到150V-265V的時候，驅動波形的頻率完全不對頭了，輸出也不對了?！駥＜医獯穑喝绻愕尿?qū)動電路采用電容或變壓器輸出，會出現這種情況，因?yàn)殡娙莼蜃儔浩鱾鬏敳ㄐ危ㄐ盘?hào)時），信號中不能含有直流分量，如果含有直流分量，輸出波形將出現嚴重失真，只有驅動電路的輸出波形，其占空比為0.5時，輸出波形才不會產生失真，而占空比過大或過小，都會出現失真。 10、想問下關于整流橋的選擇，不同的功率選怎么樣的整流橋？還有就是我做了一款30W的電源，用了3A700V的整流橋，發現整流橋很燙，沒幾分鐘溫度就大約有60多度了。這個引起整流橋發燙的原因有哪些？●專家解答：整流二極管的選擇主要是根據流過整流二極管的電流大小和耐壓還有工作頻率這三個參數來決定，進行電路參數設計時，流過整流二極管的電流一般只能取標稱值（25℃時）的三分之一，因?yàn)榱鬟^(guò)整流二極管的工作溫度可能會上升到80℃以上。如果整流二極管的導通和關斷速度很低，它在電壓反向的情況下還會導通一段時間，即反向電流非常大，這樣整流二極管也會發熱。你的整流橋發熱可能屬于后一種情況。

線性穩定電源共同點線性穩定電源有一個共同的特點就是它的功率器件調整管工作在線性區，靠調整管之間的電壓降來穩定輸出。由于調整管靜態損耗大，需要安裝一個很大的散熱器給它散熱。而且由于變壓器工作在工頻（50Hz)上,所以重量較大。優點該類電源優點是穩定性高，紋波小，可靠性高，易做成多路，輸出連續可調的成品。缺點是體積大、較笨重、效率相對較低。這類穩定電源又有很多種，從輸出性質可分為穩壓電源和穩流電源及集穩壓、穩流于一身的穩壓穩流（雙穩）電源。從輸出值來看可分定點輸出電源、波段開關調整式和電位器連續可調式幾種。從輸出指示上可分指針指示型和數字顯示型等等。開關型電源與線性穩壓電源不同的一類穩電源就是開關型直流穩壓電源，它的電路型式主要有單端反激式，單端正激式、半橋式、推挽式和全橋式。它和線性電源的根本區別在于它變壓器不工作在工頻而是工作在幾十千赫茲到幾兆赫茲。功能管不是工作在飽和及截止區即開關狀態；開關電源因此而得名。開關電源的優點是體積小，重量輕，穩定可靠；缺點相對于線性電源來說紋波較大（一般≤1%VO(P-P),好的可做到十幾mV(P-P)或更小)。它的功率可自幾瓦－幾千瓦均有產品。價位為3元－十幾萬元/瓦，下面就一般習慣分類介紹幾種開關電源：ACDC電源該類電源也稱一次電源，它自電網取得能量，經過高壓整流濾波得到一個直流高壓，供DC/DC變換器在輸出端獲得一個或幾個穩定的直流電壓，功率從幾瓦－幾千瓦均有產品，用于不同場合。屬此類產品的規格型號繁多，據用戶需要而定通信電源中的一次電源（AC220輸入，DC48V或24V輸出)也屬此類.DCDC電源在通信系統中也稱二次電源，它是由一次電源或直流電池組提供一個直流輸入電壓，經DC/DC變換以后在輸出端獲一個或幾個直流電壓。通信電源通信電源其實質上就是DC/DC變換器式電源，只是它一般以直流－48V或－24V供電，并用后備電池作DC供電的備份，將DC的供電電壓變換成電路的工作電壓，一般它又分中央供電、分層供電和單板供電三種，以后者可靠性最高。電臺電源電臺電源輸入AC220V/110V，輸出DC13.8V,功率由所供電臺功率而定,幾安幾百安均有產品.為防止AC電網斷電影響電臺工作,而需要有電池組作為備份,所以此類電源除輸出一個13.8V直流電壓外,還具有對電池充電自動轉換功能。

現在的程控直流電源里面有兩個通信的接口的配置，其中一個是用來跟上位機還有觸摸屏通信，其次還有下載程序。而另一個只要是負責組建網絡，實現通信的控制。一根導線既做發送也做接收，數據可以兩個方向進行傳輸，但是不能夠同時的進行，所以這種叫半雙工，工作時，兩端的發送器跟接收器是通過收發開關轉接到通信線上，進行方向的切換。程控直流電源的串行通信也能分為兩種，一種是同步通信，一種是異步通信。

今天跟大家分享一下直流穩壓電源要注意的一些問題，大家都知道，所有的電子設備都離不開電源，都必須依靠電源電路的支持下才能正常的運作。下面就說一下直流穩壓電源需要注意哪些問題。 首先是濾波電容的選用，我們要在滿足體積的前提下選擇比較大的電解電容來進行濾波，除了這一點，還要使得電容的耐壓值不要小于兩端的最大電壓。 在穩壓電路中，為了降低限流電阻的功率要求，用三極管為電流提供通路，在實際使用中要用功率較大的三極管。 電源變壓器的選用，我們一般會使用體積比較小的變壓器，這樣的好處是方便固定在電路板上，也會節省空間的浪費。最后在整個電路的設計中，我們要將正確的元件參數還有元件型號合理的選擇搭配。今天美恩斯就為大家分享到這里，希望對大家有所幫助。
